渥拉斯顿棱镜
Crystock可以提供多种材料的渥拉斯顿棱镜，包括冰洲石（Calcite）晶体、a-BBO晶体、石英晶体、YVO4晶体等。

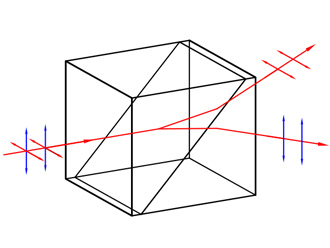

渥拉斯顿棱镜由两块晶体胶合或者光胶而成，能够将入射的非偏振光变成两束正交的偏振光。其可以在很宽的波段范围内工作，而且视场角也比较大。于其他偏振器不同的是，渥拉斯顿输出的两束光的偏振程度都非常高，消光比大于10000：1或大于100000：1。
光束分离角可以根据客户要求定制，可以从0-25°之间实现任意角度的分束输出。可以根据分束角的大小和使用波段去挑选棱镜的材料。
特性
•将非偏振光分成两束正交偏振的输出，
•宽波段应用
•每束输出光具有高消光比
•可定制客户需要的分束角
加工指标
|
材料
|
Calcite
|
a-BBO
|
Quartz
|
YVO4
|
|
使用波段
|
350-2000nm
|
190-3500nm
|
200-2300nm
|
500-4000nm
|
|
消光比
|
<5*10-5
|
<5*10-6
|
<5*10-5
|
<5*10-6
|
|
光洁度
|
20/10 Scratch/Dig
|
|||
|
光束偏折
|
< 3 arc minutes
|
|||
|
波前畸变
|
<λ/4@633nm
|
|||
|
损伤阈值
|
>200MW/cm2@1064nm, 20ns, 20Hz
|
|||
|
镀膜
|
标准品：P Coating，可根据客户要求定制镀膜
|
|||
|
支架
|
阳极氧化铝支架
|
|||
a-BBO渥拉斯顿棱镜标准品：
|
型号
|
使用波长
|
消光比
|
分束角
|
通光口径(mm)
|
棱镜尺寸(mm)
|
圆形支架尺寸(mm)
|
|
190-3500nm
|
<5*10-6
|
>15°
|
φ6.0
|
6.0*6.0*7.0
|
φ15.0*15.0
|
|
|
GWP1010
|
φ10.0
|
10.0*10.0*11.0
|
φ25.4*19.0
|
|||
|
GWP1015
|
φ15.0
|
15.0*15.0*16.0
|
φ30.0*23.0
|
|||
|
GWP1020
|
φ20.0
|
20.0*20.0*21.0
|
φ38.0*29.0
|
Calcite渥拉斯顿棱镜标准品：
|
型号
|
使用波长
|
消光比
|
分束角
|
通光口径(mm)
|
棱镜尺寸(mm)
|
圆形支架尺寸(mm)
|
|
GWP2006
|
350-2300nm
|
<5*10-5
|
>18°
|
φ6.0
|
6.0*6.0*7.0
|
φ15.0*15.0
|
|
GWP2010
|
φ10.0
|
10.0*10.0*11.0
|
φ25.4*19.0
|
|||
|
GWP2015
|
φ15.0
|
15.0*15.0*16.0
|
φ30.0*23.0
|
|||
|
GWP2020
|
φ20.0
|
20.0*20.0*21.0
|
φ38.0*29.0
|
YVO4渥拉斯顿棱镜标准品：
|
型号
|
使用波长
|
消光比
|
分束角
|
通光口径(mm)
|
棱镜(mm)
|
圆形支架尺寸(mm)
|
|
GWP3006
|
500-4000nm
|
<5*10-6
|
>20°
|
φ6.0
|
6.0*6.0*6.1
|
φ15.0*15.0
|
|
GWP3010
|
φ10.0
|
10.0*10.0*9.5
|
φ25.4*19.0
|
|||
|
GWP3015
|
φ15.0
|
15.0*15.0*13.7
|
φ30.0*23.0
|
|||
|
GWP3020
|
φ20.0
|
20.0*20.0*18.0
|
φ38.0*29.0
|
Quartz渥拉斯顿棱镜标准品：
|
型号
|
使用波长
|
消光比
|
分束角
|
通光口径(mm)
|
棱镜(mm)
|
圆形支架尺寸(mm)
|
|
GWP4006
|
200-2300nm
|
<5*10-5
|
>2°
|
φ6.0
|
6.0*6.0*12.0
|
φ15.0*20.0
|
|
GWP4010
|
φ10.0
|
10.0*10.0*20.0
|
φ25.4*28.0
|
|||
|
GWP4015
|
φ15.0
|
15.0*15.0*30.0
|
φ30.0*38.0
|
|||
|
GWP4020
|
φ20.0
|
20.0*20.0*40.0
|
φ38.0*48.0
|
