菲涅尔棱镜

菲涅尔棱镜是一种特殊的行为延长器,其作用与宽带波片一样,可以在很宽的波长范围内提供所需要的相位延迟,并且波长范围比双折射波片更宽。它可以替代用于宽带、多波长或可调谐激光光源中的延迟波片,常用于椭偏仪等光谱仪器中。

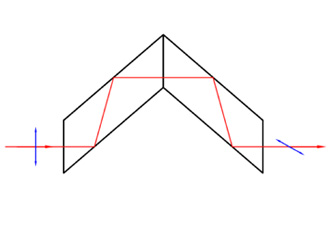

棱镜设计使每次内反射产生45°相位差,从而提供λ/4的相位延迟。由于相位差是随缓慢变化的菱形棱镜色散产生的,所以因不同波长引起的延迟变化要远远小于其它类型的延迟器。半波延迟器是由两个四分之一波延迟器组成的。


特性

•四分之一波或半波延迟
•波长范围比波片更宽
•胶粘棱镜(FR600HM)
材料
K9菲涅尔棱镜
JGS1菲涅尔棱镜
ZnSe菲涅尔棱镜
使用波长
350-2000nm
185-2100nm
600-16000nm
相位延迟
1/4或1/2,也可根据客户要求定制
相位延迟精度
2% (typical)
光洁度
20/10
20/10
40/20



型号
口径
使用波长
结构
材料
10.0
350-2000
双棱镜
K9
FRR-K104
10.0
350-2000
单棱镜
K9
FRR-F102
10.0
185-2100
双棱镜
JGS1
FRR-F104
10.0
185-2100
单棱镜
JGS1
FRR-S102
10.0
600-16000
双棱镜
ZnSe
FRR-S104
10.0
600-16000
单棱镜
ZnSe
