楔形窗口



Crystock可以提供多种材料的楔形窗口片,包括BK7、熔融石英、CaF2等,并可以根据要求定制所需尺寸。我们也提供多种标准尺寸的产品,并可以根据使用情况镀不同波长的增透膜。



材料选择:BK7材料,适用于可见到近红外波段,价格较低,性能稳定。
熔融石英材料,适用于深紫外到近红外波段,热膨胀系数比较低,可用在紫外或者大功率应用场合。
CaF2材料,适用于身在外到中红外波段,可以在0.13um~10um范围内有很好的透过率。

镀膜选择:材料未镀膜前的单面反射率一般在4%左右,镀膜后单面反射率大约为0.25%。



标准规格
BK7楔形窗口
熔融石英楔形窗口
CaF2楔形窗口
使用波段
350-2000nm
185-2100nm
180-8000nm
尺寸公差
+0.0,-0.1mm
+0.0,-0.1mm
+0.0,-0.2mm
厚度公差
+/-0.1mm
+/-0.1mm
+/-0.1mm
有效口径
>85%
>85%
>85%
光洁度
60/40(Standard)
20/10(High Precision)
60/40(Standard)
20/10(High Precision)
60/40(Standard)
波前畸变
  λ/ 4(Standard)
λ/10(High Precision)per 25mm@633nm
     λ/ 4(Standard)
λ/10(High Precision)per 25mm@633nm
λ@633nm
倒角
<0.25mm*45°
<0.25mm*45°
镀膜
根据客户要求定制

BK7楔形窗口标准品:

型号
尺寸
厚度

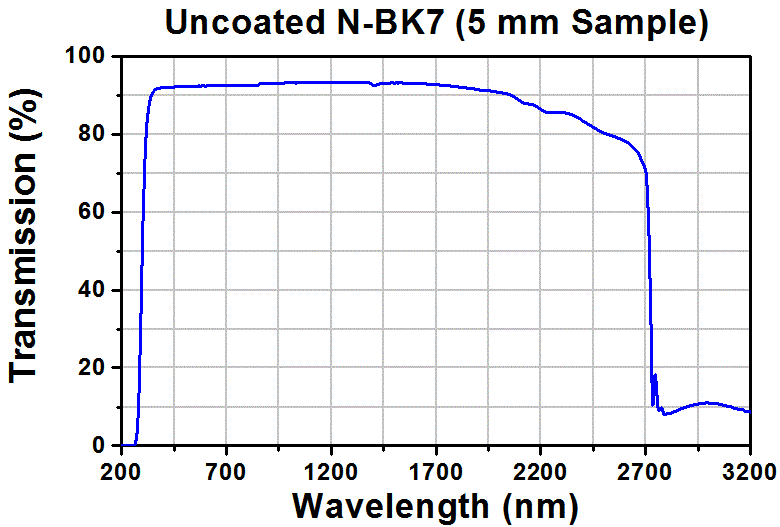

未镀膜基片曲线
12.7
3.0
WINE110-T3
25.4
3.0
WINE105-T6
12.7
6.0
WINE110-T6
25.4
6.0

JGS1楔形窗口标准品:

型号
尺寸
厚度

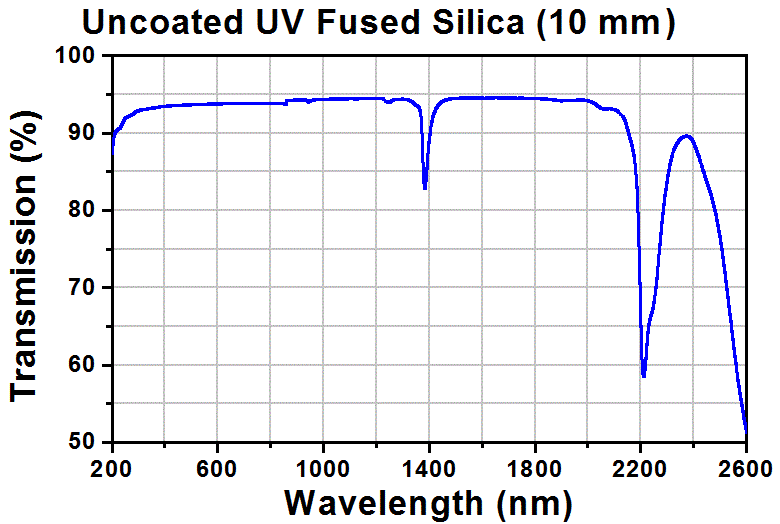

未镀膜基片曲线
WINE205-T3
12.7
3.0
WINE210-T3
25.4
3.0
WINE205-T6
12.7
6.0
WINE210-T6
25.4
6.0

CaF2楔形窗口标准品:

型号
尺寸
厚度

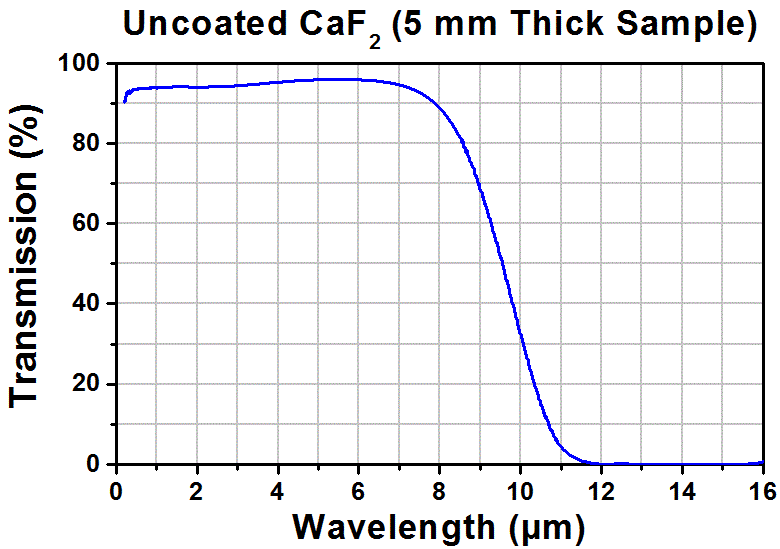

未镀膜基片曲线
WINE305-T3
12.7
3.0
WINE310-T3
25.4
3.0
